Módulo Info Canal

O módulo Info Canal é a superfície de controlo em direto do 7CG para sobreposições persistentes do canal, como os gráficos de Mosca e ID no ar.

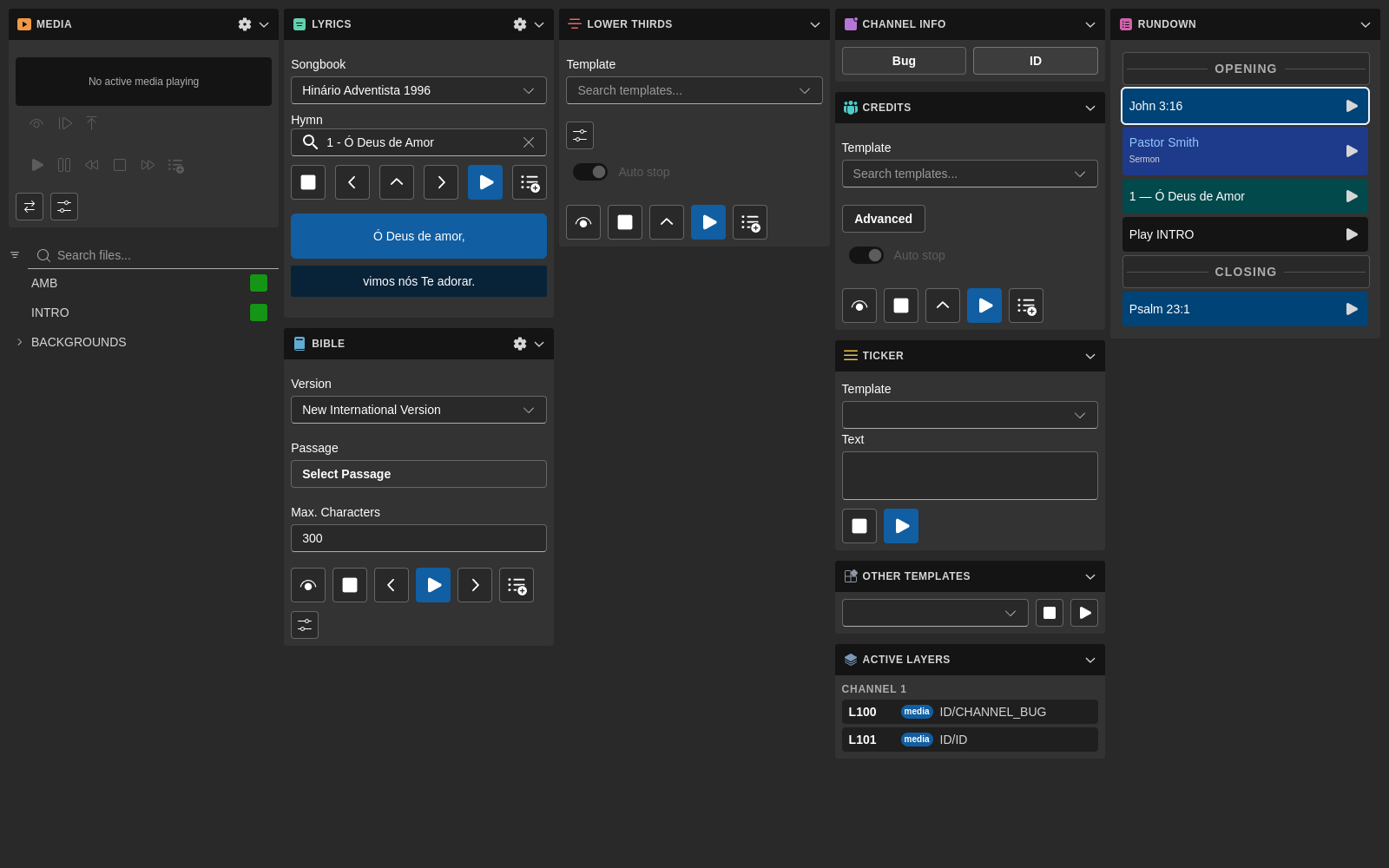

Interruptores de Mosca e ID ativados, com as camadas resultantes visíveis no módulo Camadas Ativas em baixo

Combina:

  • Interruptores rápidos para sobreposições de Mosca e ID
  • Transições de fade partilhadas para ações de ligar/desligar
  • Comportamento de início automático no arranque
  • Separação clara entre configuração guardada e estado em tempo real
  • Transmissão de estado para o Companion

Visão geral​

O módulo Info Canal permite-lhe:

  • Ligar e desligar a sobreposição Mosca
  • Ligar e desligar a sobreposição ID
  • Usar o canal, camada e ficheiro guardados sem reabrir a configuração
  • Confiar nas definições de início automático para restaurar sobreposições no arranque
  • Manter o Companion e a UI alinhados com a atividade atual de mosca e ID

Este módulo é intencionalmente simples. É para operação em direto, não para escolher ficheiros ou editar detalhes de encaminhamento. A configuração acontece em Configuração → Info Canal, enquanto este módulo é onde os operadores disparam as sobreposições durante a produção.

Componentes da interface​

Interruptor da Mosca​

O interruptor Mosca liga ou desliga a sobreposição configurada da mosca.

Quando ativado, o 7CG envia o ficheiro de media configurado para o canal e camada guardados da mosca. Quando desativado, o 7CG limpa essa camada reproduzindo EMPTY.

Interruptor do ID​

O interruptor ID funciona da mesma forma para a sobreposição configurada de ID do canal ou do programa.

Tal como o da Mosca, usa os valores guardados de canal, camada e ficheiro, e limpa a camada com EMPTY quando desligado.

Sem configuração inline​

O módulo não expõe:

  • Navegação por ficheiros
  • Seleção de templates
  • Janelas avançadas de encaminhamento
  • Criação de itens de rundown

Essas escolhas estão já definidas na página de configuração de Info Canal. O módulo destina-se a manter-se rápido e previsível para uso em direto.

Comportamento de reprodução​

Ambos os interruptores usam um fluxo media/play em vez de um fluxo de template CG.

Ligar um gráfico​

Quando uma sobreposição é ativada, o 7CG envia:

  • O canal guardado
  • A camada guardada
  • O ficheiro guardado
  • Uma transição MIX

Desligar um gráfico​

Quando uma sobreposição é limpa, o 7CG envia o mesmo destino com:

  • O canal guardado
  • A camada guardada
  • O clipe definido como EMPTY
  • A mesma transição MIX

Tempo do fade​

O módulo deriva a duração do fade da taxa de imagens guardada do canal 1.

Se não houver taxa disponível, o 7CG recorre a 50 fps. Na prática, isso significa que o fade predefinido dura aproximadamente um segundo.

Modelo de configuração​

O módulo lê as suas definições do armazenamento de Info Canal, com blocos separados para Mosca e ID.

Cada gráfico armazena:

  • canal
  • camada
  • ficheiro
  • início automático

As predefinições atuais são:

  • Mosca: canal 1, camada 100, ficheiro ID/CHANNEL_BUG, início automático falso
  • ID: canal 1, camada 101, ficheiro ID/ID, início automático falso

Em instalações antigas, o início automático ainda recorre às chaves de arranque legadas:

  • startup.autoplayBug
  • startup.autoplayId

Mantém as instalações existentes a funcionar enquanto as definições mais recentes vivem na área de configuração de Info Canal.

Comportamento no arranque​

Após o armazenamento de Info Canal terminar o bootstrap, o 7CG verifica se a Mosca ou o ID têm início automático ativado.

Se estiver ativado, o módulo coloca essa sobreposição no ar uma vez durante o arranque, após um pequeno atraso de cerca de um segundo.

Útil para:

  • Uma mosca permanente em direto
  • Um ID de estação predefinido
  • Recuperação rápida após reiniciar o 7CG durante um dia de produção

Estado em tempo real e Companion​

O 7CG mantém o estado em direto separado da configuração guardada.

Configuração guardada​

Definições persistentes, como caminho do ficheiro, canal, camada e início automático, vivem no armazenamento de configuração de Info Canal.

Estado em tempo real​

Os booleanos no ar para Mosca e ID vivem num armazenamento separado de runtime. Permite que a UI e o Companion reajam ao que está ativo sem tratar uma alteração de definições como uma alteração de estado no ar.

O módulo Info Canal participa na transmissão de estado ao Companion para que superfícies de controlo externas possam refletir se a sobreposição da Mosca ou do ID está atualmente ativa.

Fluxo típico​

Configuração inicial​

  1. Abra Configuração → Info Canal
  2. Defina canal, camada, ficheiro e início automático para Mosca
  3. Defina canal, camada, ficheiro e início automático para ID
  4. Teste as duas sobreposições uma vez a partir do módulo

Operação em direto​

  1. Use o interruptor Mosca para colocar ou retirar a mosca do ar
  2. Use o interruptor ID para colocar ou retirar o ID do ar
  3. Deixe o início automático restaurar qualquer sobreposição automaticamente no arranque, quando necessário

Boas práticas​

  • Reserve camadas fixas para Mosca e ID para que não colidam com oráculos ou outras sobreposições
  • Mantenha mosca e ID em camadas separadas se ambas puderem ser usadas na mesma produção
  • Ative o início automático apenas para sobreposições que devam aparecer fiavelmente em todos os arranques
  • Confirme as definições de taxa de imagens do canal 1 para que o fade corresponda ao seu ambiente
  • Trate este módulo como um painel de operador e mantenha todas as alterações de ficheiro e encaminhamento na página de configuração
